RS485, RS422 bağlantısı Klavye kontrolör kontrolü Adım adım 4 kamera

Bağ

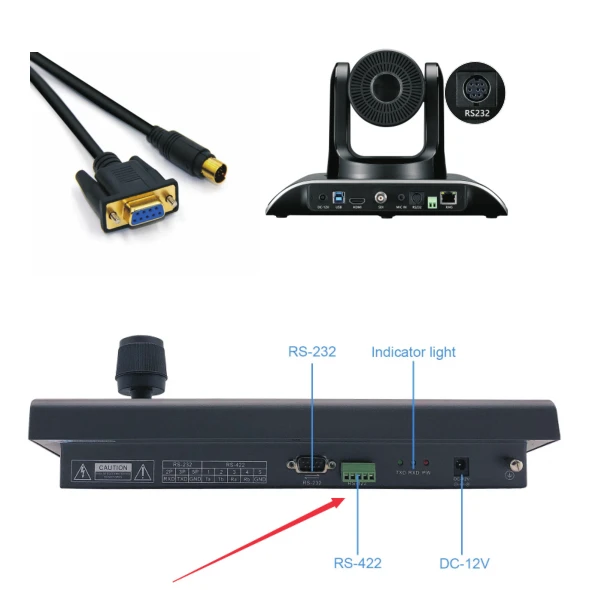

1. RS232 bağlantısı

KB'nin DB9 bağlantı noktasını, bilgisayarın mini Din8 (VISCA) bağlantı noktasına bağlamak için

pin çıkışlı kamera aşağıdaki gibi:

KB Tx – Pin 3---------- Kamera Rx - Pin 5

KB Rx – Pin 2---------- Kamera Tx - Pin 3

KB Gnd – Sabitle 5---------- Kamera Gnd - Sabitle

Not: RS232 kablosu maksimum 10m uzunluğu destekler. Eğer varsa

RS232 ve RS485 arayüzleri kamerada giriş ve çıkış, RS232

bir kontrolü gerçekleştirmek için ikiden fazla kamerayı seri olarak bağlayın

klavye birden fazla kamerayı kontrol eder. Kamerada yalnızca RS232 çıkışı varsa

arabirim, yalnızca tek kamera kontrolünü destekler.

2.RS485 bağlantısı

Her iki tür tel de aşağıdaki gibi kullanılabilir:

2-çekirdek oksijensiz bakır tel

RS485 için, KB'nin 5p vidalı terminal portunu RS485'e bağlayın

pin çıkışlı kamera bağlantı noktası aşağıdaki gibidir:

KB Ta – Pin 1---------- Kamera ( artı )

KB Tb – Pin 2---------- Kamera (-)

KB Gnd – Pin 5---------- Kamera (G) (varsa – bazı kameralar

G gerektirir

Kablo nasıl bağlanır

Not: RS485 kablo uzunluğu 100 m'den fazlasını destekler. RS485 olabilir

bir kontrol klavyesini gerçekleştirmek için birden fazla kamerayı seri olarak bağlayın

birden fazla kamerayı kontrol edin.

Nasıl kullanılır

5.1 Klavye denetleyicisi ve kamera için varsayılan parametreler:

5.2 Klavye denetleyicisi için RS485 arabirimi.

Not: RS485, aşağıdaki gibi RS422'nin Ta ve Tb düğmesidir,

5

5.3 Nasıl kontrol edilir

Kamerayı ve klavyeyi RS232 Kablosu ile bağlamanız yeterlidir. Var

klavye denetleyicisinin ve kameranın herhangi bir ayarına gerek yok,

kamerayı doğrudan kontrol edin.

5.3.1. 1 klavye kontrolörü 1 kamerayı kontrol eder: RS232 Kontrolü ile

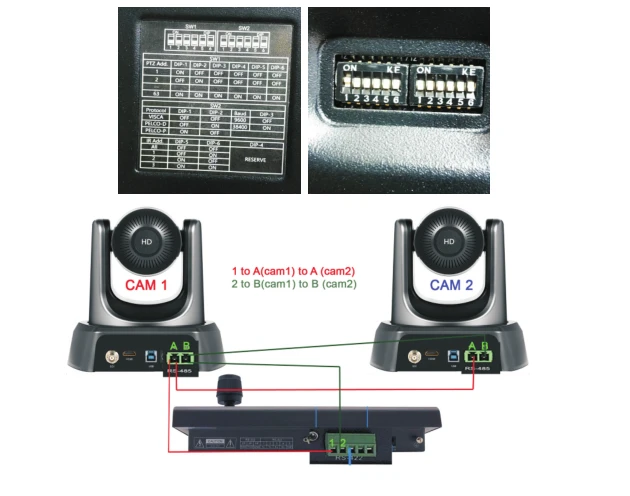

5.3.2. 1 Klavye kontrolörü 2 kamerayı kontrol eder: RS485 Kontrolü ile

Klavye ayarı:

Kamera kimliği: 001, 002

Protokol: VISCA

Bağlantı hızı: 9600

Kamera ayarı:

Camera1: Dip ayarı: SW1: Dip 1----AÇIK, diğer dipler kapalı

Camera2: Dip ayarı: SW1: Dip 2----AÇIK, diğer dipler kapalı

6

5.3.3 Klavye kontrolör kontrolü 3 kamera : RS485 Kontrol :

Video:https://youtu.be/srX08jmYO3U

Klavye ayarı:

Kamera Kimliği: 001, 002, 003

Protokol: VISCA

Bağlantı hızı: 9600

Kamera ayarı:

Camera1: Dip ayarı: SW1: Dip 1----AÇIK, diğer dipler kapalı

Camera2: Dip ayarı: SW1: Dip 2----AÇIK, diğer dipler kapalı

Camera3: Dip ayarı: SW1: Dip 1 ve Dip 2----AÇIK, diğer düşüşler kapalı

5.3.4 Klavye kontrolör kontrolü 4 kamera: RS485 Kontrolü

Klavye ayarı:

Kamera Kimliği: 001, 002, 003, 004

Protokol: VISCA

Bağlantı hızı: 9600

Kamera ayarı:

Camera1: Dip ayarı: SW1: Dip 1----AÇIK, diğer dipler kapalı

Camera2: Dip ayarı: SW1: Dip 2----AÇIK, diğer dipler kapalı

Camera3: Dip ayarı: SW1: Dip 1 ve Dip 2----AÇIK, diğer düşüşler kapalı

Camera4: Dip ayarı: SW1: Dip 3----AÇIK, diğer dipler kapalı

Video:https://www.youtube.com/watch?v=NkxxRAZRehw
