RS232 Seri İletişimi Nasıl Çalışır?

RS -232 protokolü

Veri işleme ekipmanı ve çevre birimleri arasında aktarılan bilgiler, seri veya paralel modda aktarılan dijital veri biçimindedir. Paralel iletişim esas olarak test araçları veya bilgisayarlar ve yazıcılar arasındaki bağlantılar için kullanılırken, seri genellikle bilgisayarlar ve diğer çevre birimleri arasında kullanılır.

RS232 Protokol iletimi, verilerin tek bir iletişim hattı üzerinden birer birer gönderilmesini içerir. Buna karşılık, paralel iletişim en azından iletilen bir kelimede bit olduğu kadar çok satır gerektirir (8- bit kelimesi için en az 8 satıra ihtiyaç vardır). RS232 seri şanzıman uzun mesafeli iletişim için faydalıdır, oysa paralel kısa mesafeler için veya çok yüksek iletim oranları gerektiğinde tasarlanmıştır.

Rs232 Standartları

RS232 protokolünün avantajlarından biri, telefon hatları üzerinden iletime katkıda bulunmasıdır. Seri dijital veriler modem ile dönüştürülebilir, standart bir ses dereceli telefon hattına yerleştirilebilir ve hattın alıcı ucundaki seri dijital verilere başka bir modem tarafından dönüştürülebilir.

Resmi olarak, RS -232, "Seri İkili Veri Değişimi Kullanarak Veri Terminal Ekipmanı ile Veri İletişim Ekipmanı arasındaki arayüz" olarak tanımlanır. Bu tanım veri terminali ekipmanını (DTE) bilgisayar olarak tanımlarken, veri iletişim ekipmanı (DCE) modemdir. Bir modem kablosu PIN-PIN bağlantılarına sahiptir ve bir DTE aygıtını bir DCE cihazına bağlamak için tasarlanmıştır.

Rs232 bağlantı noktası

Telefon hatları üzerinden bilgisayar ekipmanı arasındaki iletişime ek olarak, RS -232 Protokol artık veri toplama cihazları ve bilgisayar sistemleri arasındaki bağlantılar için yaygın olarak kullanılmaktadır. RS232'nin tanımında olduğu gibi, bilgisayar veri iletim ekipmanlarıdır (DTE). Ancak, birçok arayüz ürünü veri iletişim ekipmanı (DCE) değildir. Bu durum için null modem kabloları tasarlanmıştır; Modem kablolarının pinto-pin bağlantılarına sahip olmak yerine, null modem kabloları, DTE aygıtlarının birbirleriyle iletişim kurmasına izin vermek için farklı dahili kablolara sahiptir.

Kablolama Seçenekleri

RS -232 kablolar genellikle 4, 9 veya 25- pim kablolama ile mevcuttur. 25- pin RS232 kablosu her pimi bağlar; 9- pin RS232 kabloları, nadiren kullanılan bağlantıların çoğunu içermez; 4- pin RS232 kabloları çıplak minimum bağlantıları sağlar ve gerektiren cihazlar için "el sıkışması" sağlamak için jumperlara sahiptir. Bu jumperlar pimleri 4, 5 ve 8'e bağlar ve ayrıca pimler 6 ve 20.

IBM PC'nin ortaya çıkması Rs -232 iletişiminde yeni bir kırışıklık yarattı. Standart 25- pim konnektörüne sahip olmak yerine, bu bilgisayar ve PC'nin bir 9- pim seri bağlantı noktası için birçok yeni genişletme panosu. Bu bağlantı noktasını standart bir 25- pim bağlantı noktasına bağlamak için, 9- ile 25- pim adaptör kablosu kullanılabilir veya kullanıcı bu amaç için özel olarak kendi kablosunu oluşturabilir.

Bir RS232 Kablosu Seçme

Bir RS -232 kablosunu seçmedeki en büyük hususlar bağlanacak cihazlara dayanmaktadır. İlk olarak, iki DTE cihazı (null modem kablosu) veya bir DTE aygıtını bir DCE cihazına (Modem kablosu) mı bağlıyorsunuz? İkincisi, her iki uçta, erkek veya dişi ve 25 veya 9- piminde (stilde) hangi konektörler gereklidir? Genellikle, kullanıcının bağlanması için iki aygıtı alması ve ardından hangi kablonun gerekli olduğunu belirlemesi önerilir.

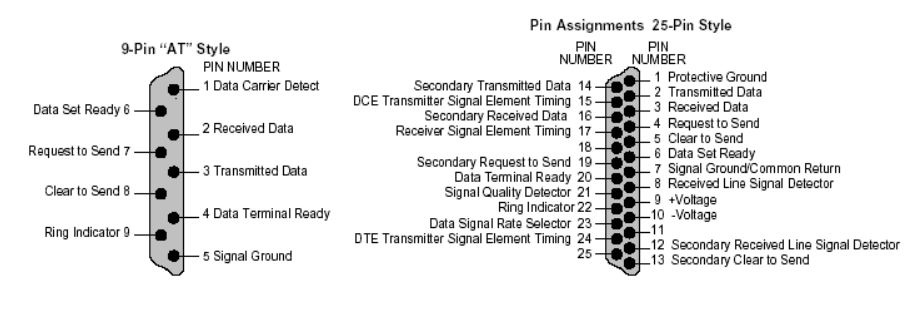

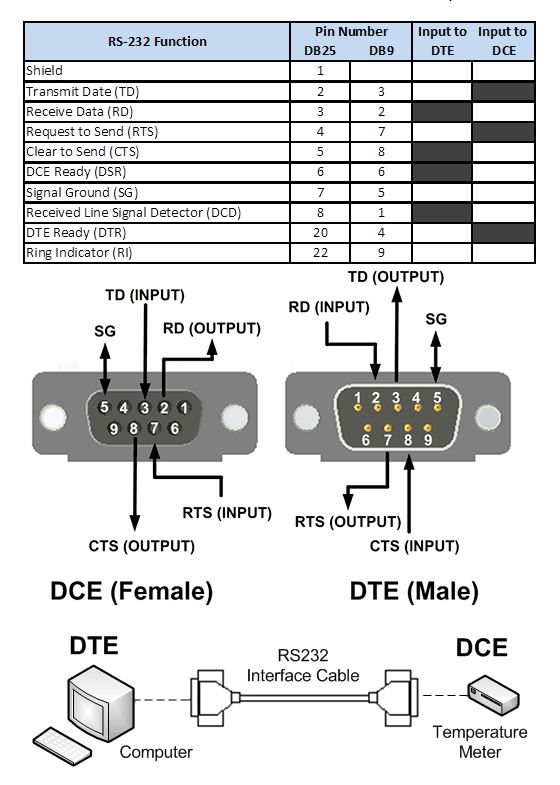

Rs -232 pinout

İletilen sinyal

Voltaj seviyeleri:

İkili 0: +5 için +15 vdc ("boşluk" veya "on" olarak adlandırılır)

İkili 1: -5 ila -15 VDC ("Mark" veya "Kapalı" olarak adlandırılır)

Alınan sinyal

Voltaj seviyeleri:

İkili 0: +3 - +13 vdc

İkili 1: -3 ila -13 VDC

Veri biçimi

Başlangıç biti: ikili 0

Veri: 5, 6, 7 veya 8 bit

Parite: Odd, eşit, işaret veya boşluk (8- bit verileri ile kullanılmaz)

Stop biti: ikili 1, bir veya iki bit

Herhangi bir sorunuz varsa, lütfen destek grubumuzla iletişime geçin. Tenveo, karşılaşabileceğiniz tüm RS -232 sorunlarını çözmeye yardımcı olmaktan mutluluk duyacaktır.
